應用背景

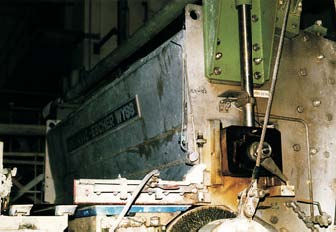

在造紙生產過程中，機頭箱唇間隙決定紙張的厚度。造紙機唇緣之間的寬度通常是4~6米。測量工作是不斷監測的上部和下部之間的間隙，從而作為跟紙張質量相關的一個變量。

測量方案

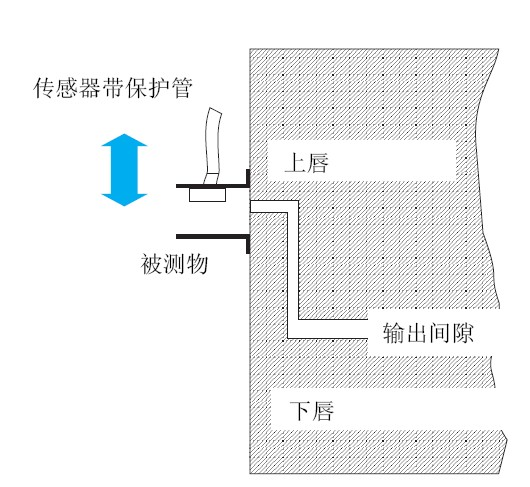

為了實現這個應用，電渦流傳感器探頭安裝在一側或者兩側。鋼或鋁片的安裝在傳感器的對面，變成傳感器的被測物。這樣唇間隙的變化，就會相應的影響被測物和探頭之間的距離，從而實現監測紙張的厚度變化。

如圖：

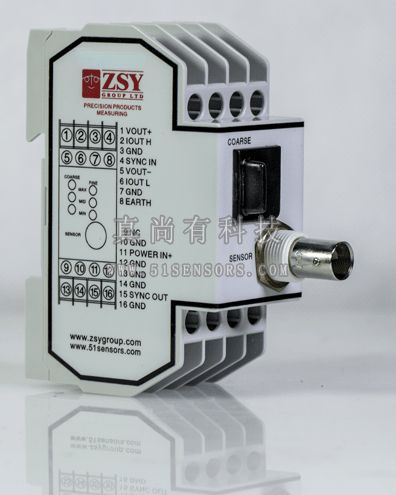

方案采用的是ZED23電渦流測位移傳感器，這是一款高性能的非接觸線性位移測量傳感器。系統基于平衡電橋渦流技術研制成功的，使用簡單，性能優越，可以用于各種極端環境。ZED23高精度電渦流位移傳感器是軌導DIN式結構，非常適合集成到OEM設備和工業控制應用中，可配30種傳感器頭，覆蓋量程0.5～60mm，可測量鐵磁和非鐵磁所有金屬材料。無論是用于科學研究還是自動化的過程控制，系統都能表現其優異的性能。

ZED23電渦流位移傳感器主要特點：

（1）、高分辨率0.1μm；

（2）、頻響高0.5MHz（50KHz）；

（3）、可自行調整零位、增益和線性；

（4）、選擇延長電纜、溫度補償等功能；

（5）、可測鐵磁和非鐵磁所有金屬材料；

（6）、具有多傳感器同步功能；

（7）、不受潮濕、灰塵的影響，對環境要求低；

（8）、輸出為0～5V，0～10V，±5V或4～20mA；

（9）、供電為+15～+30V。

ZED23電渦流位移傳感器應用領域：

可應用于精密測量金屬材料的長度、寬度、高度、厚度、圓度等尺寸，位移，變形，振動等。
