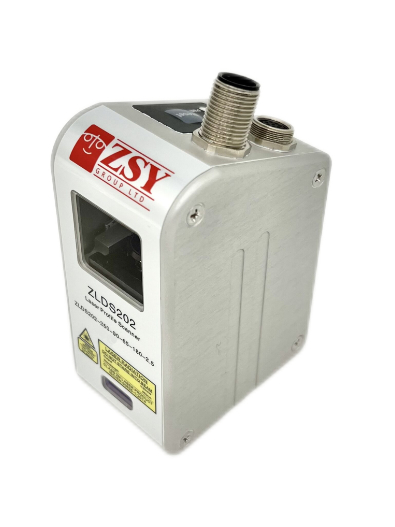

低成本線激光輪廓掃描儀ZLDS202專為高精度二維輪廓掃描而設計，同時具備速度(高達16KHz)、精度和卓越性能，線激光傳感器的Z軸具有0.01%的線性度，X軸具有高達2912個點的分辨率 ，可穩定且高精度測量所有難以檢測的物體。
ZLDS202系列包括:

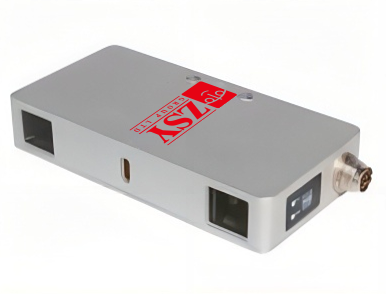

ZLDS202 — 內置測量功能的激光輪廓掃描儀;
ZLDS202-HS —高速版本，不低于4000 輪廓/秒 (全量程)，不低于16000 輪廓/秒 (ROI模式).;
ZLDS202-HSR — 高速高精度版本，不低于1000 輪廓/秒 (全量程)，不低于16000 輪廓/秒 (ROI模式).X軸分辨率為1280或2560個點.
ZLDS202-HSR2 — 高速高精度超寬激光線版本（X軸寬度/Z軸量程≥2.5），不低于4000 輪廓/秒 (全量程)，不低于16000 輪廓/秒 (ROI模式).X軸分辨率為1280或2560個點.
ZLDS202-2Cam — 內置測量功能和工業協議的雙頭激光輪廓掃描儀;
畫冊下載
英國真尚有_低成本、可定制線激光傳感器_輪廓掃描儀ZLDS202 V1.0.pdf
低成本線掃激光傳感器、輪廓掃描儀ZLDS202特點：
（1）、測量范圍從10毫米到1165毫米，適用于大部分測量場合；
（2）、非接觸式測量，適應各種被測體表面；
（3）、采樣率高達16000剖面/秒，從而實現高圖像質量；
（4）、源于其緊湊的設計和高掃描分辨率，特別適合靜態、動態和機器人應用；
（5）、用于掃描儀參數化、圖像和剖面可視化的web界面；
（6）、具有恢復模式，恢復至硬件故障或用戶操作錯誤前的基本模式，減小操作失誤后的測量誤差。
19個標準量程可選；
緊湊型、高精度、高速激光掃描儀
提供紅色、藍色和紅外三種激光器
| 主要參數 |
| |
| Z軸量程, mm: | from 10 to 1165 | |
Z軸線性度, % of F.S: | ±0.01 | |
| 測量頻率, profiles/s: | 484,938,5096,6800 | |
| X軸分辨率, points: | 648 or 1296 | |
| 接口: | Ethernet / 1000 Mbps | |
| 同步輸入: | RS422, 3 channels | |
| 輸出: | RS422, 1 channel | |
抗沖擊: | 30 g/6 ms | |
保護等級: | IP67 | |
供電: | 9...30 V or 12...36 V for scanners with Blue laser |
根據用戶創建的算法在ZLDS202內部進行分析，計算，測量，公差控制。測量結果可以通過各種協議 (以太網/IP，Modbus TCP，UDP) 以及掃描儀的邏輯輸出進行傳輸。
具有內置測量功能和行業協議的雙攝像頭激光輪廓儀，6個標準量程可選
單激光線和雙攝像頭設計，顯著提高具有復雜形狀的物體的3D掃描的質量
X 軸(組合輪廓) 的分辨率超過兩倍，即1456或2912點;
全量程范圍采樣頻率為520個剖面/秒;
支持所有智能功能
| 主要參數 | | |
| Z軸量程, mm: | 25,50,100,150,200 | |
Z軸線性度, % of F.S: | ±0.01 | |
| 測量頻率, profiles/s: | 520 - 4600 (ROI mode) | |
| X軸分辨率, points: | 1456 or 2912 | |
| 接口: | Ethernet / 1000 Mbps | |
| 同步輸入: | RS422, 3 channels | |
| 輸出: | RS422, 1 channel |
高速掃描儀，14個標準量程可選
滿量程不低于4000輪廓/秒 ，ROI模式不低于16000輪廓/秒
| 主要參數 | | |
| Z軸量程, mm: | from 10 to 1000 | |
Z軸線性度, % of F.S: | ±0.01 | |
| 測量頻率, profiles/s: | 4000 - 16000 (ROI mode) | |
| X軸分辨率, points: | 640 or 1280 | |
| 接口: | Ethernet / 1000 Mbps | |
| 同步輸入: | RS422, 3 channels | |
| 輸出: | RS422, 1 channel |
高速、高分辨率激光輪廓掃描儀，14個標準量程可選
滿量程不低于1000輪廓/秒 ，ROI模式不低于16000輪廓/秒
X軸分辨率為1280或2560點
| 主要參數 | | |
| Z軸量程, mm: | from 10 to 1000 | |
Z軸線性度, % of F.S: | ±0.01 | |
| 測量頻率, profiles/s: | 1000 - 16000 (ROI mode) | |
| X軸分辨率, points: | 1280 or 2560 | |
| 接口: | Ethernet / 1000 Mbps | |
| 同步輸入: | RS422, 3 channels | |
| 輸出: | RS422, 1 channel |
高速、高分辨率、超寬激光線（“激光線長度/量程”>2.5）輪廓儀，10個標準量程可選
滿量程不低于4000輪廓/秒 ，ROI模式不低于16000輪廓/秒
X軸分辨率為1280或2560點
Xend/Z ≥ 2.5，可掃描寬對象，而不會損失Z的精度
| 主要參數 | | |
| Z軸量程, mm: | from 5 to 225 | |
Z軸線性度, % of F.S: | ±0.01 | |
| 測量頻率, profiles/s: | 4000 - 16000 (ROI mode) | |
| X軸分辨率, points: | 1280 or 2560 | |
| 接口: | Ethernet / 1000 Mbps | |
| 同步輸入: | RS422, 3 channels | |
| 輸出: | RS422, 1 channel |

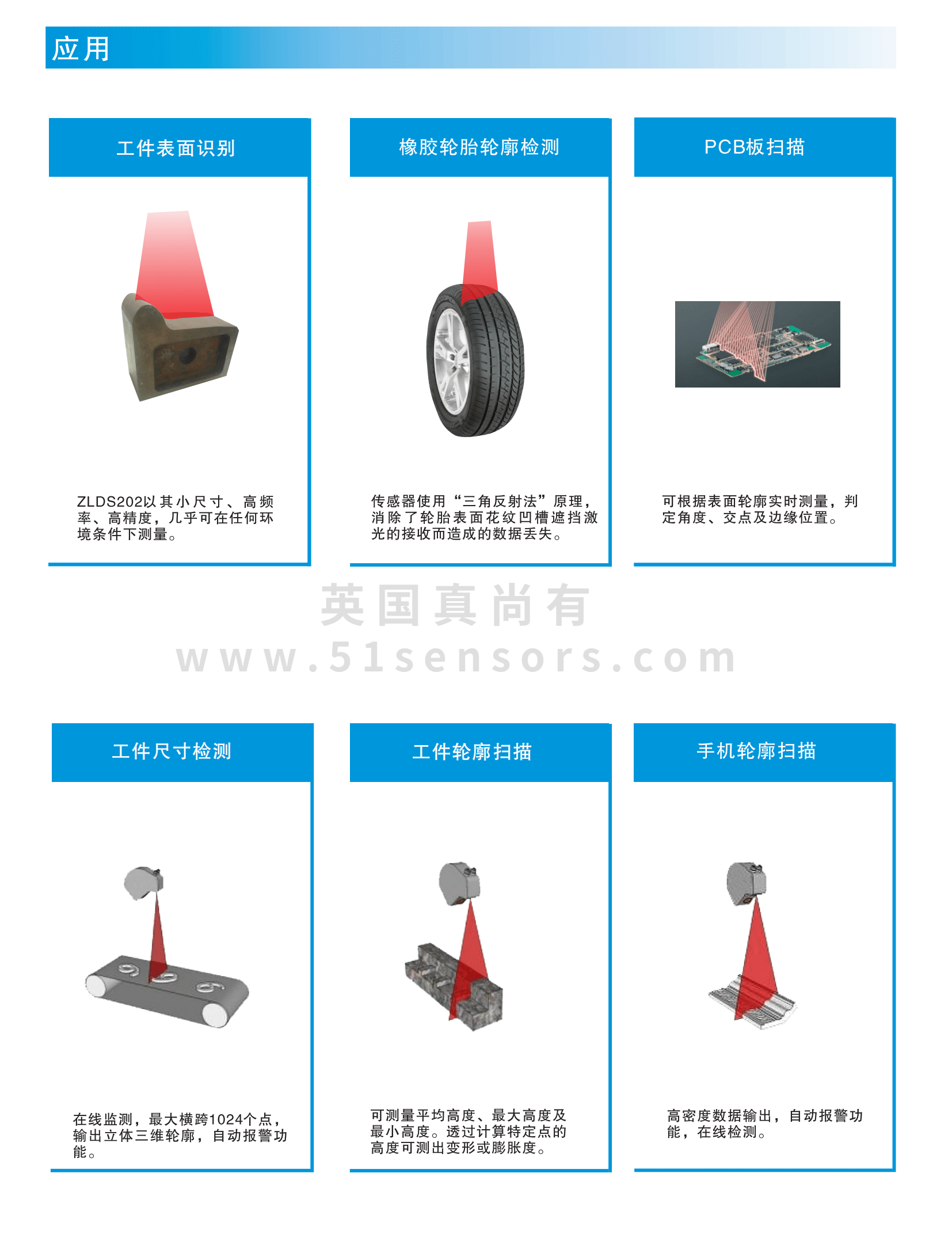

低成本線掃激光傳感器、輪廓掃描儀ZLDS202應用領域： ZLDS202線掃激光傳感器有著非常廣泛的應用，外輪廓，厚度，高度，深度，邊沿，凹槽，角度，圓度，平整度，變形等應用，適用于任何類型工業領域，如汽車、鐵路、機械加工、自動化生產等領域。 |
| 采樣頻率和精度 | |
標準采樣率（滿量程） | ZLDS202: 484 profiles/s (standard mode),938 profiles/s (DS mode) ZLDS202-2Cam: 520 profiles/s ZLDS202-HS / ZLDS202-HSR2: 4000 profiles/s ZLDS202-HSR: 1000 profiles/s |
最大采樣率（ROI模式） | ZLDS202: 5096 profiles/s,6800 profiles/s (DS mode) ZLDS202-2Cam: 4600 profiles/s ZLDS202-HS: 16000 profiles/s ZLDS202-HSR / ZLDS202-HSR2: 16000 profiles/s |
Z軸線性度 | ±0.01% of the range (standard mode), |
| ±0.02% of the range (DS mode) | |
X軸線性度 | ±0.2% of the range |
Z軸分辨率 | 0.01% of the range (standard mode), |
| 0.02% of the range (DS mode) | |
X軸分辨率 | ZLDS202: 648 or 1296 points (programmable value) ZLDS202-2Cam: 1456 or 2912 points (programmable value) ZLDS202-HS: 640 or 1280 points (programmable value) ZLDS202-HSR / ZLDS202-HSR2: 1280 or 2560 points (programmable value) |
| 激光光源 | |
| 660 nm or 405 nm or 450 nm or 808 nm | |
| Class 2M according to IEC/EN 60825-1:2014 | |
| 接口 | |
基礎 | Ethernet / 1000 Mbps |
同步輸入 | RS422, 3 channels |
激光開/關硬件輸入 | 1 |
輸出 | RS422, 1 channel |
供電 | 9...30 V |
電源功耗，不超過 | ZLDS202 - 6 W (without a built-in heater); ZLDS202-2Cam - 11 W; ZLDS202-HS - 17 W; ZLDS202-HSR / ZLDS202-HSR2 - 17 W; |
| 環境限制 | |
保護等級 | IP67 |
抗振性 | 20 g / 10...1000 Hz, 6 hours for each of XYZ axes |
抗沖擊 | 30 g/6 ms |
工作溫度 | -40...+40 for scanners with built-in heater, or |
| -40...+120 for scanners with built-in heater and cooling system | |
相對濕度 | 5-95% (no condensation) |
儲存溫度 | -20...+70 |
外殼/窗口材料 | aluminum/glass |
型號 | Z軸量程,mm | Z軸起始距離, mm | Z軸終點距離, mm | X軸起始寬度, mm | X軸終點寬度, mm | 激光光源 | 尺寸, mm | 重量, kg | |
| 10-25-8-11 | 10 | 25 | 35 | 8 | 11 | 660 nm or 405 nm or 808 nm Class 2M | 72×71×44 | Fig. 1 | 0,37 |
| 25-65-20-22 | 25 | 65 | 90 | 20 | 22 | 93×63×44 | Fig. 2 | 0,6 | |
| 50-75-30-41 | 50 | 75 | 125 | 30 | 41 | ||||
| 100-70-48-82 | 100 | 70 | 170 | 48 | 82 | ||||
| 150-70-58-122 | 150 | 70 | 220 | 58 | 122 | ||||
| 150-95-53-106 | 150 | 95 | 245 | 53 | 106 | ||||
| 200-82-60-150 | 200 | 82 | 282 | 60 | 150 | ||||
| 250-90-65-180 | 250 | 90 | 340 | 65 | 180 | ||||
| 250-180-170-278 | 250 | 180 | 430 | 170 | 278 | L=326 | Fig. 3 | 2 | |
| 300-190-160-300 | 300 | 190 | 490 | 160 | 300 | L=283 | 1.9 | ||
| 300-220-203-330 | 300 | 220 | 520 | 203 | 330 | L=374 | 2.1 | ||
| 400-260-210-400 | 400 | 260 | 660 | 210 | 400 | L=350 | 2.2 | ||
| 500-325-268-500 | 500 | 325 | 825 | 268 | 500 | L=415 | 2.3 | ||
| 600-400-320-600 | 600 | 400 | 1000 | 320 | 600 | L=490 | 2.4 | ||
| 700-475-374-700 | 700 | 475 | 1175 | 374 | 700 | L=558 | 2.5 | ||
| 800-545-425-800 | 800 | 545 | 1345 | 425 | 800 | L=627 | 2.6 | ||
| 900-615-480-900 | 900 | 615 | 1515 | 480 | 900 | L=696 | 2.7 | ||
| 1000-690-535-1000 | 1000 | 690 | 1690 | 535 | 1000 | L=765 | 2.8 | ||
| 1165-620-430-1010 | 1165 | 620 | 1785 | 430 | 1010 | L=554 | 2.5 | ||
型號 | Z軸量程,mm | Z軸起始距離, mm | Z軸終點距離, mm | X軸起始寬度, mm | X軸終點寬度, mm |
| 25-65-20-22 | 25 | 65 | 90 | 20 | 22 |
| 50-75-30-41 | 50 | 75 | 125 | 30 | 41 |
| 100-70-48-82 | 100 | 70 | 170 | 48 | 82 |
| 150-70-58-122 | 150 | 70 | 220 | 58 | 122 |
| 150-95-53-106 | 150 | 95 | 245 | 53 | 106 |
| 200-82-60-150 | 200 | 82 | 282 | 60 | 150 |
型號 | Z軸量程, mm | Z軸起始距離, mm | Z軸終點距離, mm | X軸起始寬度, mm | X軸終點寬度, mm |
| 10-65-11-12 | 10 | 65 | 75 | 11 | 12 |
| 25-75-20-22 | 25 | 75 | 100 | 20 | 22 |
| 50-90-32-44 | 50 | 90 | 140 | 32 | 44 |
| 75-125-42-58 | 75 | 125 | 200 | 42 | 58 |
| 100-150-50-74 | 100 | 150 | 250 | 50 | 74 |
| 150-150-64-112 | 150 | 150 | 300 | 64 | 112 |
| 300-210-148-276 | 300 | 210 | 510 | 148 | 276 |
| 400-285-198-376 | 400 | 285 | 685 | 198 | 376 |
| 500-370-250-466 | 500 | 370 | 870 | 250 | 466 |
| 600-450-300-556 | 600 | 450 | 1000 | 300 | 556 |
| 700-530-350-650 | 700 | 530 | 1230 | 350 | 650 |
| 800-610-400-744 | 800 | 610 | 1410 | 400 | 744 |
| 900-685-450-836 | 900 | 685 | 1585 | 450 | 836 |
| 1000-765-500-930 | 1000 | 765 | 1765 | 500 | 930 |
型號 | Z軸量程,mm | Z軸起始距離, mm | Z軸終點距離, mm | X軸起始寬度, mm | X軸終點寬度, mm |
| 25-60-22-26 | 25 | 60 | 85 | 22 | 26 |
| 50-60-36-50 | 50 | 60 | 110 | 36 | 50 |
| 100-65-56-100 | 100 | 65 | 165 | 56 | 100 |
| 150-90-70-140 | 150 | 90 | 240 | 70 | 140 |
| 200-110-84-178 | 200 | 110 | 310 | 84 | 178 |
| 250-95-100-250 | 250 | 95 | 345 | 100 | 250 |
| 300-190-120-300 | 300 | 190 | 490 | 120 | 300 |
| 400-145-158-400 | 400 | 145 | 545 | 158 | 400 |
| 500-180-198-500 | 500 | 180 | 680 | 198 | 500 |
| 600-230-236-600 | 600 | 230 | 830 | 236 | 600 |
| 700-265-274-700 | 700 | 265 | 965 | 274 | 700 |
| 800-310-314-800 | 800 | 310 | 1110 | 314 | 800 |
| 900-345-352-900 | 900 | 345 | 1245 | 352 | 900 |
| 1000-375-392-1000 | 1000 | 375 | 1375 | 392 | 1000 |
型號 | Z軸量程,mm | Z軸起始距離, mm | Z軸終點距離, mm | X軸起始寬度, mm | X軸終點寬度, mm |
| 5-70-24-24 | 5 | 70 | 80 | 24 | 24 |
| 15-80-40-44 | 15 | 80 | 95 | 40 | 44 |
| 25-95-70-81 | 25 | 95 | 120 | 70 | 81 |
| 35-135-90-105 | 35 | 135 | 170 | 90 | 105 |
| 45-170-110-130 | 45 | 170 | 215 | 110 | 130 |
| 75-170-146-194 | 75 | 170 | 245 | 146 | 194 |
| 90-220-200-256 | 90 | 220 | 310 | 200 | 256 |
| 120-355-302-376 | 120 | 355 | 475 | 302 | 376 |
| 170-455-400-500 | 170 | 455 | 625 | 400 | 500 |
| 225-550-500-624 | 225 | 550 | 775 | 500 | 634 |

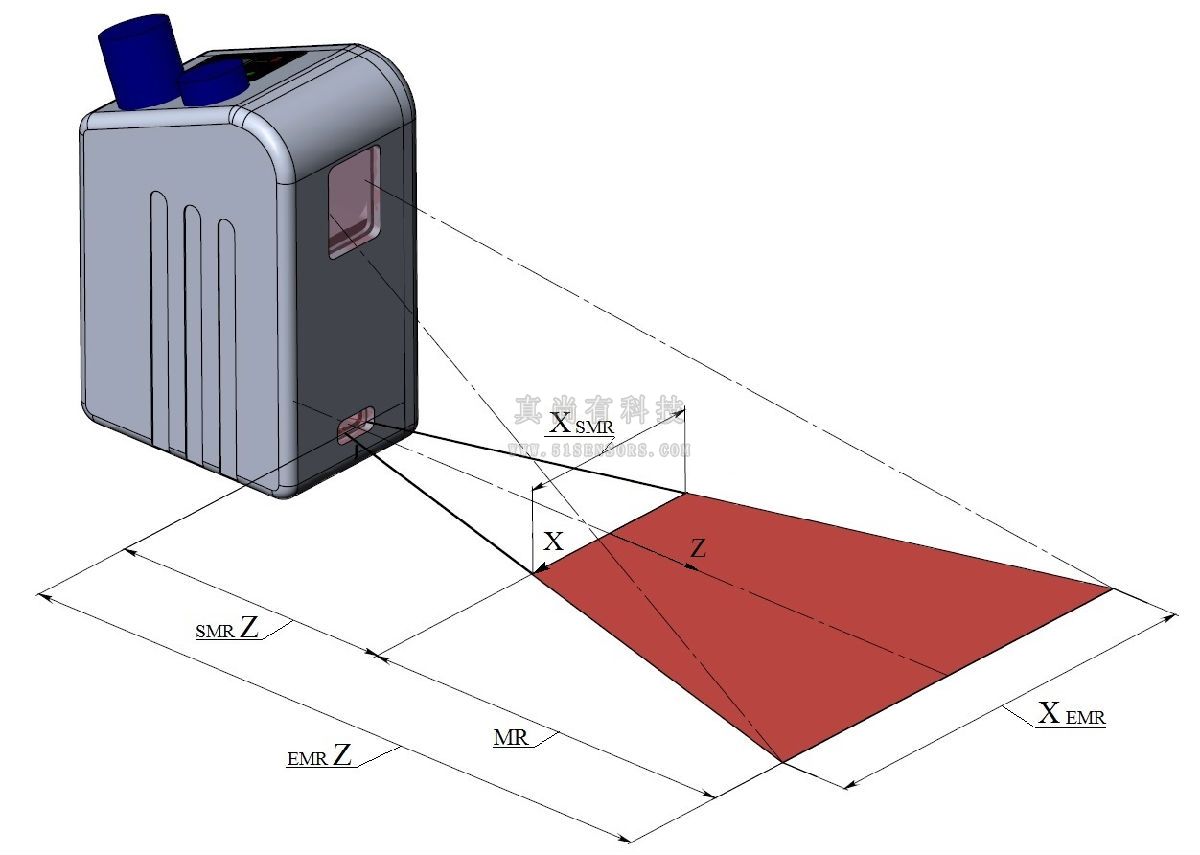

低成本線掃激光傳感器、輪廓掃描儀ZLDS202測量原理：
基于光學三角測量原理(見下圖)。
半導體激光器的輻射是由一條直線上的透鏡投射到一個物體上而形成的。從物體散射的輻射由透鏡收集并定向到一個二維CMOS圖像傳感器。通過FPGA和信號處理器對形成的物體輪廓圖像進行分析，計算出物體上激光直線上各點到物體的距離(z坐標)。掃描儀的特征是Z坐標的量程起點(SMR)， Z坐標的量程起點(MR)， Z坐標的量程起點(Z)。
機械制造行業方案
機械制造行業方案
水利港口行業方案
水利港口行業方案
超大管道幾何參數檢測-適用產品(ZLDS202，ZLDS100)
低價進口輪廓掃描新選擇，尺寸測量、帶臺階零件合規掃描測量，就選英國真尚有線激光傳感器ZLDS202！
徹底改變你的鐵軌檢測，用英國真尚有激光位移傳感器大幅提高你的軌檢車效率！
徹底改變輪胎檢測維護，英國真尚有高精度線輪廓掃描儀提供智能、精確的磨損、裂紋檢測！
革新地鐵感應板檢測，英國真尚有線激光掃描儀用于直線地鐵電機感應板分析！
你的軌道輪廓參數檢測終極幫手：裝備英國真尚有線激光輪廓掃描儀的智能軌檢車！
生物組織厚度和均勻性測量，就選英國真尚有線激光傳感器
汽車車門_車身縫隙、段差檢測，就選英國真尚有線激光掃描儀
線掃激光傳感器_高精度機器人校準——英國真尚有
線激光傳感器_螺旋彈簧三維掃描測量——英國真尚有
線激光傳感器_地質材料無損檢測分析——英國真尚有
線激光傳感器_車輛道路測試中部件運動測量——英國真尚有
線激光掃描儀在線測量鍛造中的高溫車輪輪廓——英國真尚有
線激光傳感器定量檢測鈑金彎曲情況_彎曲角度、R和位置——英國真尚有
低價進口輪廓掃描新選擇，尺寸測量、帶臺階零件合規掃描測量，就選英國真尚有線激光傳感器ZLDS202！
徹底改變你的鐵軌檢測，用英國真尚有激光位移傳感器大幅提高你的軌檢車效率！
徹底改變輪胎檢測維護，英國真尚有高精度線輪廓掃描儀提供智能、精確的磨損、裂紋檢測！
革新地鐵感應板檢測，英國真尚有線激光掃描儀用于直線地鐵電機感應板分析！
你的軌道輪廓參數檢測終極幫手：裝備英國真尚有線激光輪廓掃描儀的智能軌檢車！
生物組織厚度和均勻性測量，就選英國真尚有線激光傳感器
汽車車門_車身縫隙、段差檢測，就選英國真尚有線激光掃描儀
線掃激光傳感器_高精度機器人校準——英國真尚有
線激光傳感器_螺旋彈簧三維掃描測量——英國真尚有
線激光傳感器_地質材料無損檢測分析——英國真尚有
線激光傳感器_車輛道路測試中部件運動測量——英國真尚有
線激光掃描儀在線測量鍛造中的高溫車輪輪廓——英國真尚有
線激光傳感器定量檢測鈑金彎曲情況_彎曲角度、R和位置——英國真尚有

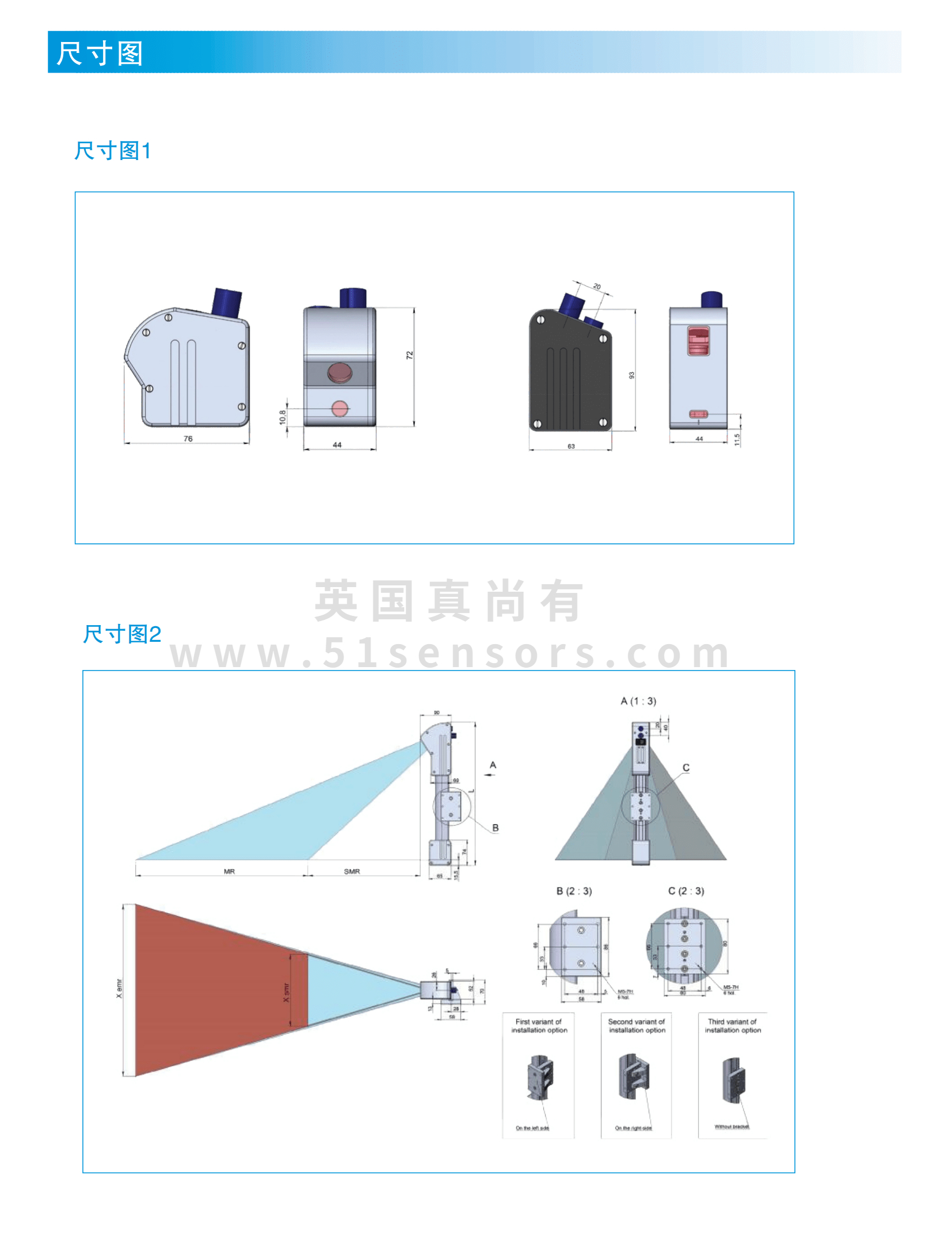

低成本線掃激光傳感器、輪廓掃描儀ZLDS202安裝尺寸：
